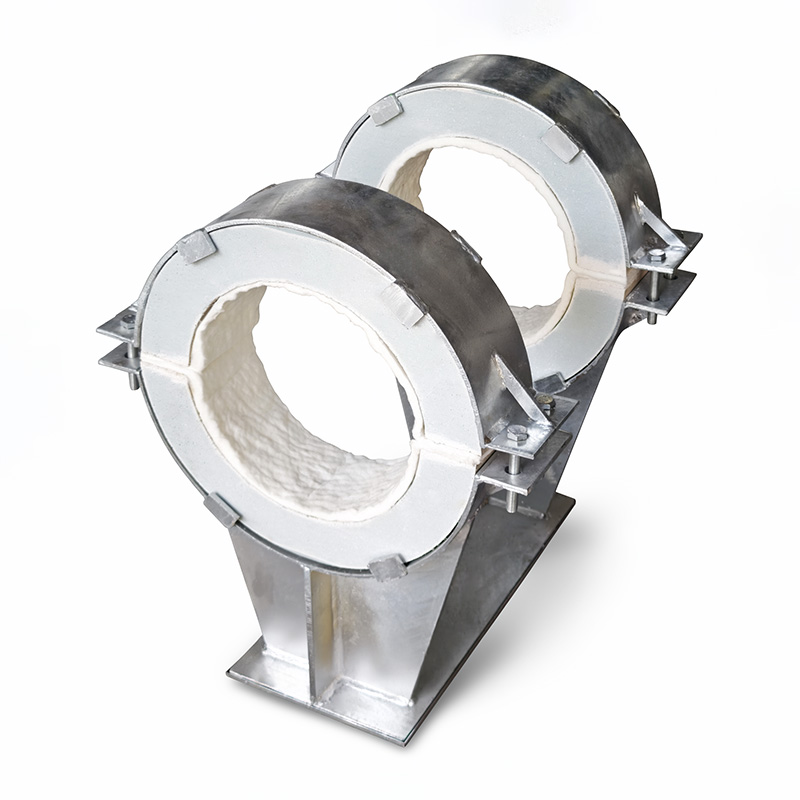

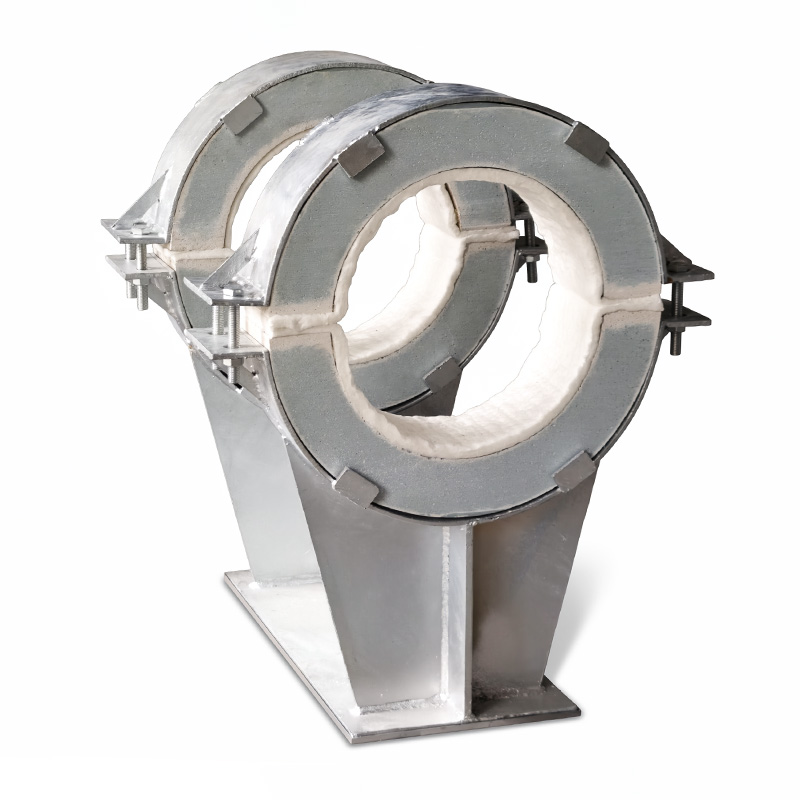

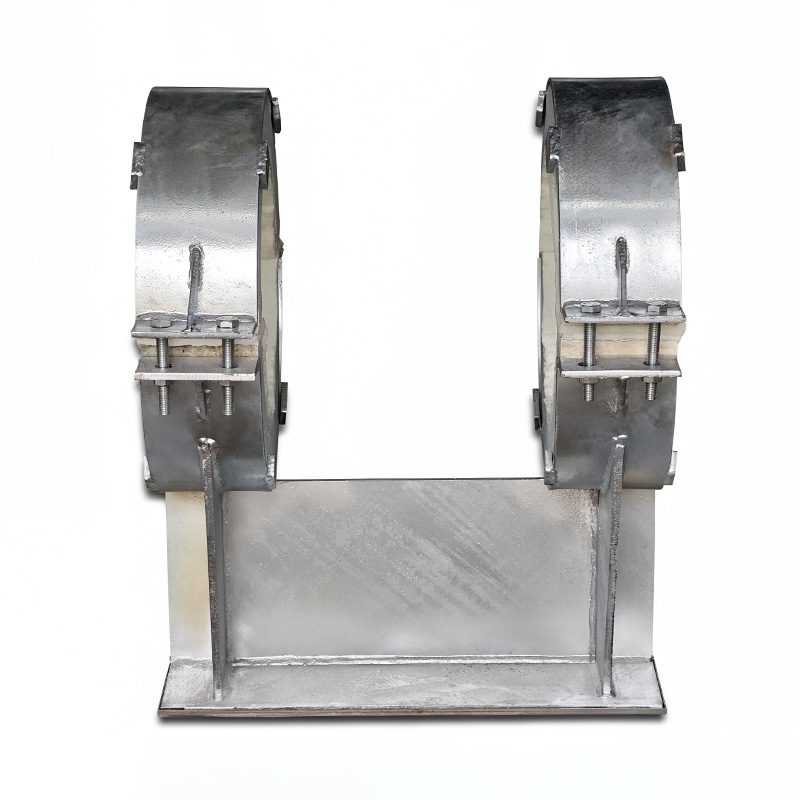

Высокотемпературная энергосберегающая изолированная опора для труб-Чжэцзян Ичуан Новая Технология Материалов Co., Ltd.

Параметры продукта

параметр	индекс
Диапазон поддержки диаметра трубы	Ду50~Ду1000
Диапазон температур	≤650℃
Номинальное давление	≤10 МПа

Служба индивидуальной настройки: нестандартные проектные чертежи предоставляются в течение 72 часов, и все продукты могут быть настроены в соответствии с фактическими инженерными требованиями клиентов.

Таблица размеров кронштейнов для труб (единица измерения: мм)
Серийный номер	ДN Номинальный диаметр	А	D	Э	Ч Аdjust according to design	л Скользящий/направляющий кронштейн Аxial displacement X			Максимальная вертикальная нагрузка Н






						Х≤150 (2 зажима)	150＜Х≤280 (2 зажима)	150＜Х≤280 (3 зажима)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

Примечание. В таблице выше перечислены наши обычные стандартные характеристики. Все продукты могут быть настроены в соответствии с реальными инженерными требованиями. Для получения спецификаций выше DN1000 свяжитесь с нашей компанией для получения отдельной конструкции.

Преимущества продукта

1. Сверхнизкое энергопотребление, лучшие показатели теплоизоляции.

В сердцевине используются изоляционные плитки собственной разработки с теплопроводностью ≤0,15 Вт/(м·К) при температуре 350 ℃, что значительно блокирует эффект тепловых мостов, снижает потери тепла в трубопроводе и сокращает эксплуатационные затраты на энергопотребление.

2. Отличная термостойкость, широкая адаптируемость.

Он обладает длительной термостойкостью до 650 ℃, идеально адаптируется к трубопроводам насыщенного/перегретого пара при средних и высоких температурах и может стабильно работать в условиях чрезвычайно высоких температур, таких как электростанции и химическая промышленность, без ухудшения производительности при высоких температурах.

3. Высокопрочная несущая способность, стабильная устойчивость к повреждениям

Изоляционный блок жил имеет прочность на сжатие ≥20 МПа и прочность на изгиб ≥2,0 МПа, а также превосходную несущую способность. Он решает проблемы легкого дробления и измельчения традиционных материалов и обеспечивает настольную работу трубопроводов.

4. Долгосрочная защита от коррозии, предотвращение рисков CUI

Благодаря формуле с низким содержанием хлорид-ионов и стабильным химическим свойствам он принципиально позволяет избежать проблемы коррозии трубопровода под изоляцией (CUI), защищает основной материал трубы и продлевает срок службы системы.

5. Безопасная и экологически чистая, стабильность полного цикла.

Он безасбестовый, негорючий класса А, не выделяет вредных веществ при высоких температурах, соответствует требованиям охраны окружающей среды и противопожарной безопасности. Его рабочие характеристики могут быть полностью восстановлены после увлажнения и высыхания, при этом расчетный срок службы составляет ≥30 лет, что снижает затраты на эксплуатацию и техническое обслуживание.

6. Экономичность, высокая реализуемость

Он совместим с существующими спецификациями проектирования и монтажа трубопроводов и может быть быстро реализован как в новых проектах, так и при реконструкции старых трубопроводов.

Применение продукта

Опора для труб высокотемпературная энергосберегающая изолированная применяется для крепления и несущей работы трубопроводных систем, выполняя функции направляющих, скользящих и неподвижных опор. Оснащенный термостойкими изоляционными плитками собственной разработки, он решает проблемы традиционных опор для труб, такие как чрезмерные потери тепла, легкая фрагментация, коррозия трубопровода и короткий срок службы. Его можно адаптировать к длительным условиям работы при высоких температурах до 650 ℃, и он является идеальным решением для поддержки теплоизоляции трубопроводных систем в тепловой энергетике, электростанциях, нефтехимии и других областях.
