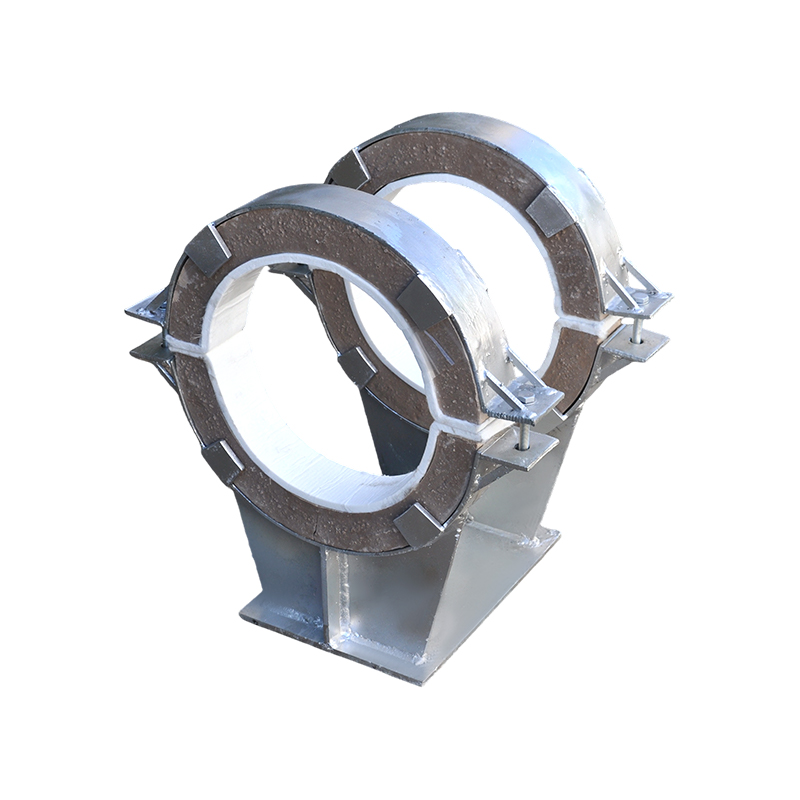

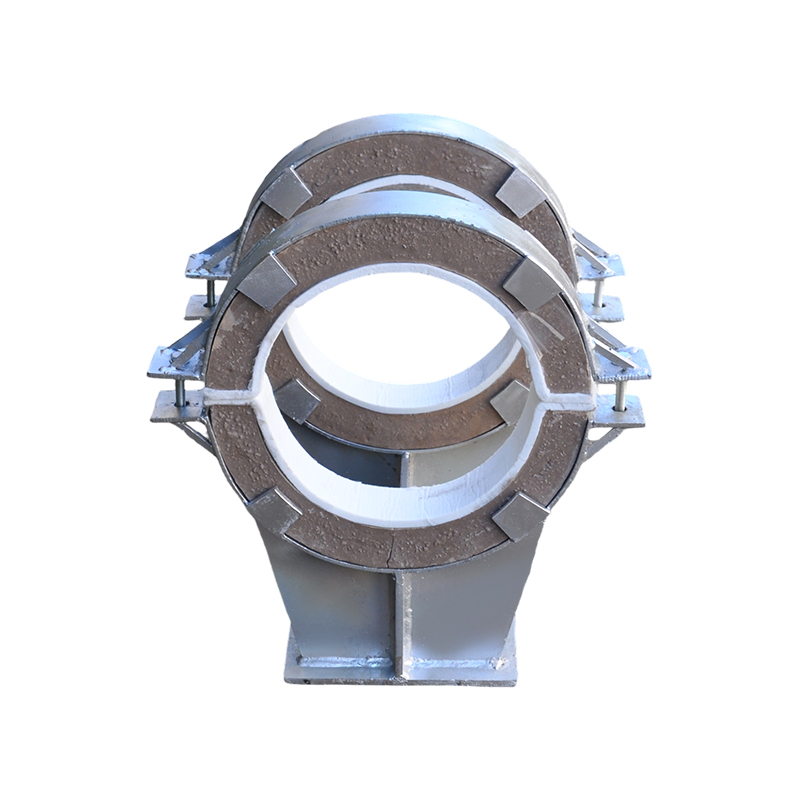

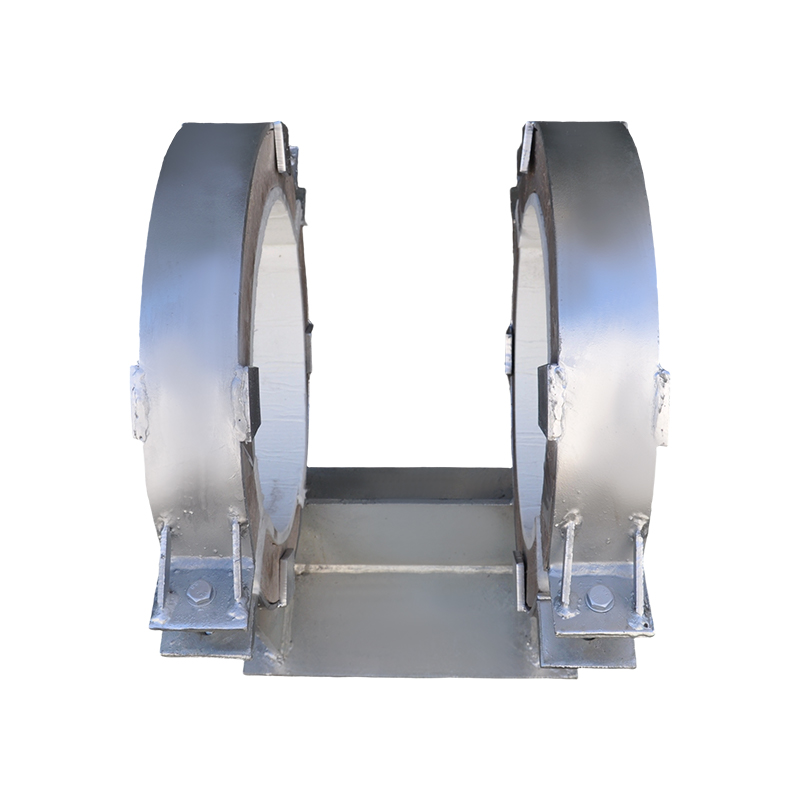

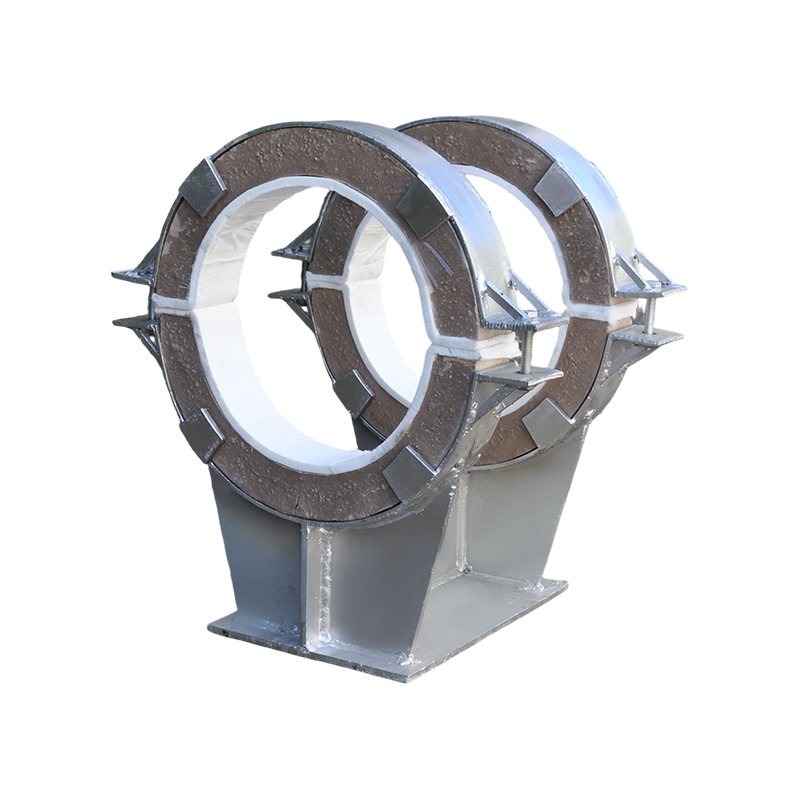

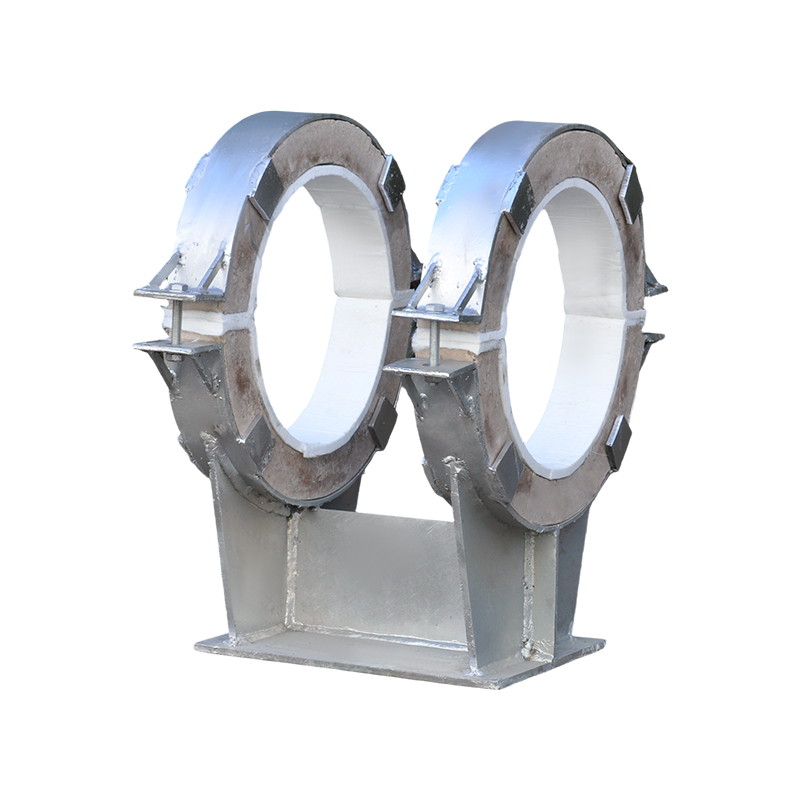

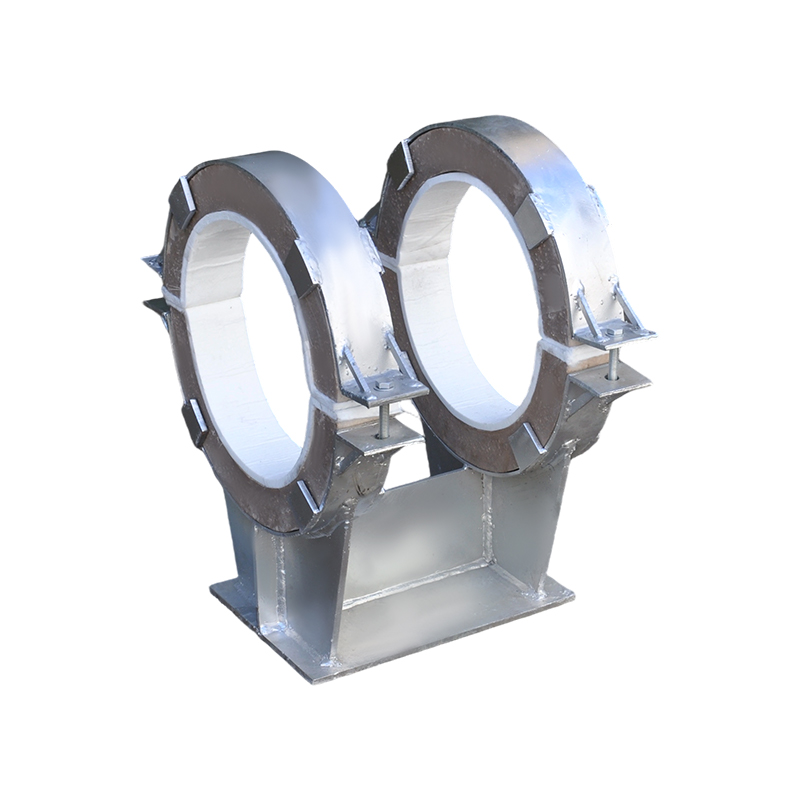

Высокотемпературная изоляционная опора трубы-Чжэцзян Ичуан Новая Технология Материалов Co., Ltd.

Параметры продукта

параметр	индекс
Опора диаметра трубы	ДН50～ДN1000
Диапазон температур	≤650℃
Уровень давления	≤10 МПа

Индивидуальное обслуживание: нестандартные проектные чертежи предоставляются в течение 72 часов и могут быть адаптированы в соответствии с фактическими потребностями проекта заказчика.

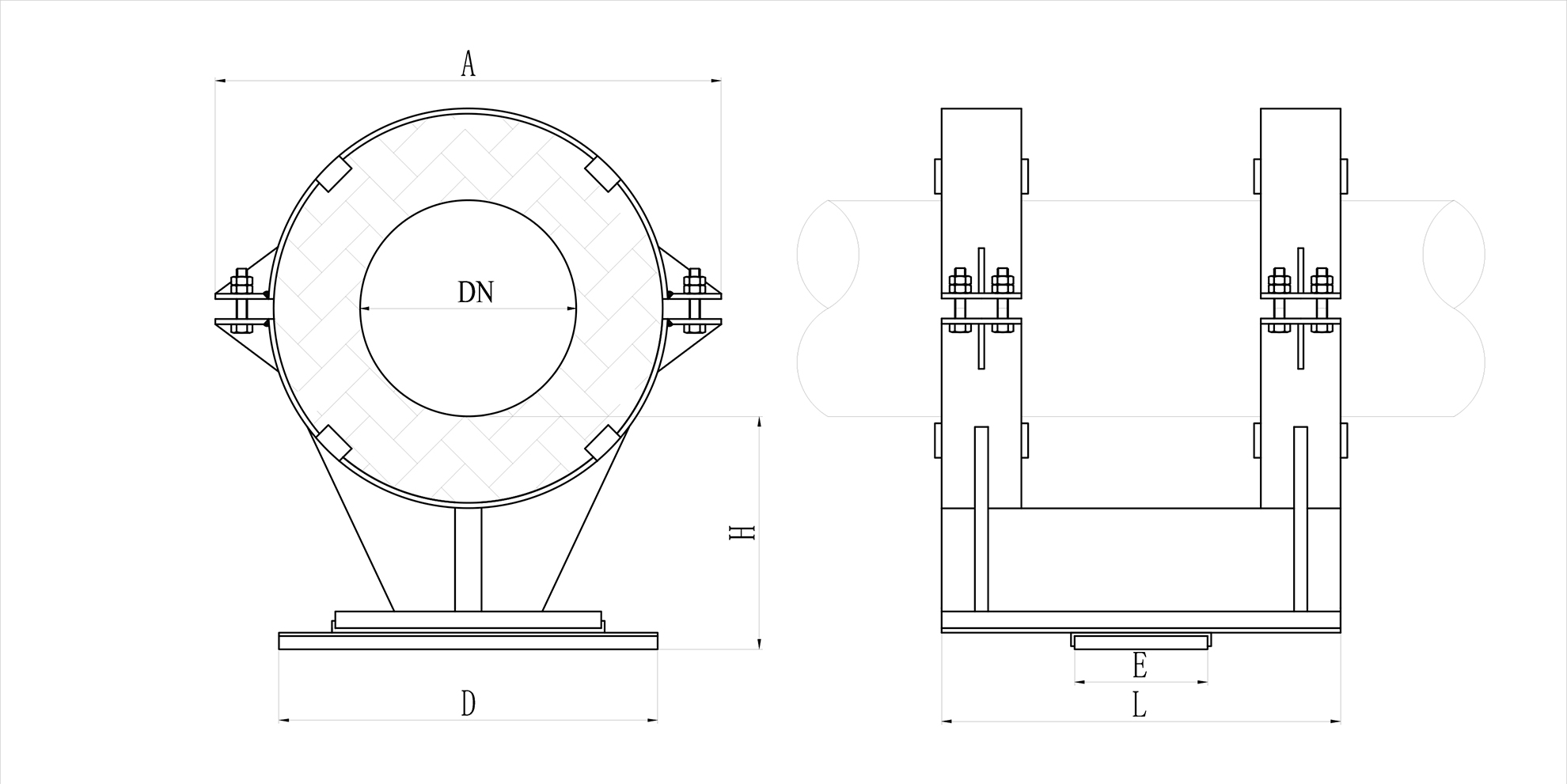

Таблица размеров кронштейнов труб (единица измерения: мм)
Серийный номер	DN Номинальный диаметр	А	D	Е	Х Аdjust according to design	Л Скользящий/направляющий кронштейн Аxial displacement X			Максимальная вертикальная нагрузка N






						Х≤150 (2 зажима)	150＜Х≤280 (2 зажима)	150＜Х≤280 (3 зажима)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

Примечание: Технические характеристики в таблице являются общепринятыми стандартными спецификациями нашей компании. Все продукты могут быть адаптированы в соответствии с фактическими потребностями проекта. Для получения спецификаций выше DN1000 свяжитесь с нашей компанией для отдельного проектирования.

Преимущества продукта

1. Высокая эффективность: Сборка и монтаж трубопровода выполняются на заводе, что позволяет избежать жестких условий строительства, обеспечить качество изоляции, гарантировать качество и постоянство продукции, снизить сложность и неопределенность строительства на месте и обеспечить наилучший проектный эффект для всей тепловой сети.

2 .Нулевой эффект теплового моста: Кронштейн зажимного типа может быть использован непосредственно на наружной стенке трубопровода для достижения эффекта «нулевого теплового моста», решения проблемы «эффекта теплового моста» традиционных изоляционных трубопроводов и обеспечения минимизации теплопотерь трубопровода на кронштейне.

3. Стабильная структура: Принята трехслойная композитная изоляционная структура из «мягкой плиточной пены», которая изнутри наружу представляет собой рабочую трубу, ударопрочный герметизирующий слой, отражающий слой, жесткий изоляционный слой (вспененный силикат кальция), отражающий слой, полиуретановый слой и наружную оболочку. Конструкция конструкции разумна и обладает хорошей стойкостью к сжатию, растяжению и коррозии.

4. Высокая несущая способность: Внешняя оболочка изготовлена из высокопрочных материалов и оснащена передовыми процессами изготовления цветных стальных пластин или спиральных каналов из алюминиевого сплава, что обеспечивает трубопроводу достаточную прочность и жесткость, чтобы выдерживать различные внешние нагрузки. Обладает хорошими водонепроницаемыми и антикоррозионными свойствами, что обеспечивает длительную стабильную эксплуатацию трубопровода в суровых условиях.

5. Короткий срок строительства: Благодаря заводскому изготовлению и модульному строительству на месте строительство становится удобным и быстрым, что сокращает сроки строительства, снижает затраты на строительство и обеспечивает высокую устойчивость и надежность трубопровода во время монтажа и эксплуатации.

6. Не требует обслуживания: Конструкция трубопровода разумна, сырье использует твердые отходы, имеет отличные эксплуатационные характеристики, может многократно перерабатываться, может поддерживать хорошие условия труда в течение длительного времени и не требует частого обслуживания и капитального ремонта, что имеет социальные преимущества.

7. Высокая эффективность затрат: Использование сборных воздушных паропроводов из вспененного силиката кальция на 10% ниже, чем традиционных жестких сборных воздушных труб!

Применение продукта

1. Строительная отрасль: Применимо для теплоизоляции стен, крыш, полов и других частей зданий с целью повышения энергоэффективности и комфорта зданий

2. В промышленном оборудовании: Широко используется при изоляции высокотемпературного оборудования, трубопроводов, резервуаров для хранения и других промышленных объектов для обеспечения нормальной работы и энергоэффективности оборудования.

3 . Изоляция трубопровода: Применимо для изоляции различных трубопроводных систем с целью предотвращения потерь тепла и образования конденсированной воды, а также продления срока службы трубопровода.

4. Специальное оборудование и структурная изоляция: Применимо для изоляции специальных форм и конструкций, таких как изогнутые трубы, изогнутое оборудование, изогнутые здания и т. д., предлагая гибкие и разнообразные решения по изоляции для предотвращения потерь тепла и перегрева оборудования.
